テフロン製フレキシブルホース

テフロンホースの材質と種類

テフロンホースの素材による種類として、PTFE、EXチューブ、及びPFAがありますが、
それぞれの特性は若干異なりますが、ホースとしての組立は同じ構造となっております。

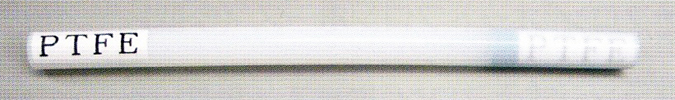

■ PTFE

最も代表的なテフロンホースで、ポリテトラフルオロエチレン樹脂を溶解押出成型したチューブで、
あらゆる分野で広く使用されています。

PTFE

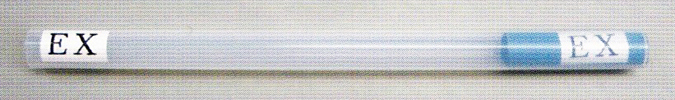

■ 変性PTFE（EX)

このチューブはポリテトラフルオロエチレン樹脂半溶解押出成型したチューブです。
PTFEチューブの加工性とPFAチューブの透明性の特徴を併せ持つ、
日本バルカー工業株式会社の開発した新しいテフロンチューブです。

PTFE

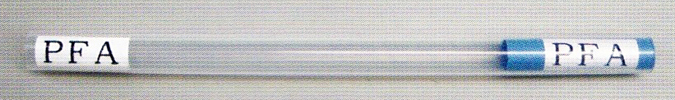

■ PFA

テトラフルオロエチレンとパーフルオロアルキルビニールオロエチレンとの共重合体で、
溶解押出成型したものです。
透明で内部の流体の状況がよく見えます。ガス透過性に優れたチューブです。

PTFE

テフロンホースの用途

蒸気配管用	スチームプレス、ランドリープレス、スチームウォッシャー用ホース、タイヤ、ゴム加硫用蒸気ホース
化学薬品用	各種薬液充填、移送、塗料、接着剤用ホース
EL薬品用	半導体用高純度薬品移送、配管、搬送用ホース
医療、食品用	抗生物質、乳製品、アルコール配管用ホース
高温油用	燃料移送、重油バーナー、油圧プレス用ホース

その他・・・

☆ 化学、食品、製薬工場、冷凍、塗装、ゴム加工工場などプラントの輸送配管用

☆ 航空機、自動車、建設機械等における燃料、空気、冷却水、潤滑油、油圧等の配管用

テフロンホースの特性

テフロンホースは熱安定性及び科学安定性に富み、機械的強度も大きく、その他表面特性、電気特性にも優れており、蒸気、油（特に不燃性油）、各種ガス、薬品、食品等の配管用ホースとして最適です。

テフロンホースの特長

耐熱性	－100℃～＋260℃の広範囲な温度条件で連続して使用できます。また金属イオン、有機炭素等の溶出もない。
耐薬品性	極めて優れた耐薬品性と耐溶剤性を持ち、ほとんどの薬品、溶剤に侵されませんので、あらゆる流体への適用が可能です。また流体を汚染しないで酸、アルカリライン製薬、純水、食品ライン、ホースなどに適しています。
非粘着性	非粘着性であるため、洗浄も容易で、高粘度の流体の付着も少なく、また小さな摩擦抵抗のため、圧力降下が少ないので、スムーズに移送できます。－80℃～＋260℃の広い範囲で使用可能です。ただし圧力、流体により変わります。
耐久性	耐薬品性、耐候性も良く、非吸湿性であるため、劣化がほとんどなく、長期間の使用が可能です。屋外で使用しても半永久的に影響を受けません。
電気特性	絶縁体の中で、最小の誘電率、高い絶縁耐力、極めて大きい固有抵抗を有し、しかも、これらの電気特性は幅広い温度、周波数領域においても変化しません。
無臭・非汚染性	テフロンホースは、加塑剤等一切含まず、純粋性を保ち、臭いも移さず、抽出も出ません。粘着性物質が付着しにくく、粘着質流体を取り扱うホースとして最適で、内部の洗浄はとても簡単です。

よくある質問

テフロンホースをお探しの方から寄せられるよくある質問はこちら。

納期はどの位かかりますか？	受注生産品のため約10～20日、物によりもう少し時間がかかる場合もあります。
価格はいくらですか？	受注生産品のため商品により違います。まずはお問い合わせください。
長さはどの位まで可能ですか？	最長は5mまでです。
1本でも注文可能ですか？	大丈夫です。
（流体、気体、圧力、使用する物質など）で使用可能ですか？	仕様やご用途によってチューブが違います。お気軽にご相談ください。
金属製、樹脂製、透明タイプなどがありますか？	あります。お気軽にご相談ください。
接続金具はどうしますか？	フランジタイプ、ストレートタイプ（オス、メス）があります。

製品ラインナップ

	テフロンストレートホース（A型）ストレートテフロンチューブで組み立てたホースです。耐圧性に優れ、また液溜まりがありません。補強スプリングが一層の耐圧力を増し、ホースそのものを折れ難くしています。
材　質	・PTFE ・SUS304

詳細

	テフロンプライアブルホース（B型）ストレートホースをスパイラル状に波形加工し、可撓性を高めたもので、最も曲げ易いホースです。屈曲、湾曲の変位置が大きく、振動の多い所や変形頻度の高い所での使用には理想的なホースです。
材　質	・PTFE ・SUS304

詳細

	テフロンオートフロンホース（C型）プライアブルホースに比べて波形の山を若干浅く波形加工したもの。プライアブルホースに比べて屈曲性は劣りますが、液溜まりは少なく、波形の谷に沿ってステンレス線コイルで補強、更にステンレス線でブレードした事で屈曲性、耐圧性を併せ持つ独自の浅山型プライアブルホースです。
材　質	・PTFE ・SUS304

テフロンオートフロンホース（C型）

プライアブルホースに比べて波形の山を若干浅く波形加工したもの。
プライアブルホースに比べて屈曲性は劣りますが、液溜まりは少なく、波形の谷に沿ってステンレス線コイルで補強、更にステンレス線でブレードした事で屈曲性、耐圧性を併せ持つ独自の浅山型プライアブルホースです。

材　質

・PTFE
・SUS304

詳細

	フランジ式テフロンホース（F型） A型、B型、C型のそれぞれのテフロンホースの端部に取り付ける接続金具として、NA、NB、NC型のネジ式接手とは別にフランジを取り付けたのがフランジ式テフロンホース（F型）です。ルーズフランジを取り付けて、フランジ面でテフロンチューブをフレア加工し、接液部をテフロンとした物です。
材　質	＜フランジ材質＞・SUS304又はSS製・S25C製、SUS316製、その他特殊な材質でも製作可能

フランジ式テフロンホース（F型）

A型、B型、C型のそれぞれのテフロンホースの端部に取り付ける接続金具として、NA、NB、NC型のネジ式接手とは別にフランジを取り付けたのがフランジ式テフロンホース（F型）です。
ルーズフランジを取り付けて、フランジ面でテフロンチューブをフレア加工し、接液部をテフロンとした物です。

材　質

＜フランジ材質＞
・SUS304又はSS製
・S25C製、SUS316製、その他特殊な材質でも製作可能

詳細

	テフロンプライアブルホース（裸）（PB型）テフロンプライアブルホースの両端をストレート状に戻したものです。テフロンプライアブルホースに外装を施さず、裸のまま使用しますので、ホース内部の流体の状況を観察することができます。

詳細

	コイルホーステフロンストレートチューブをコイル状に巻いて成型し、熱処理した熱交換器用ホースです。半導体、バイオテクノロジー、医薬品、食品等の分野で使用するホースとして最適です。
材　質	・PTFE ・PFA

詳細

	ローリー継手テフロンホース（L型）タンクローリー車との接続に使用。テフロンプライアブルホース又はテフロンオートフロンホースの両端にローリー用継手を取り付け、外側をワイヤーブレードしたものです。食料、薬品等のタンクローリー車からの積み降ろしに最適。

詳細

	カップリング継手テフロンホース（K型）プライアブルホース又はオートフロンホースの両端に直接カップリング接手を取り付けた物で、ホースの接続、離脱がワンタッチで出来ます。
